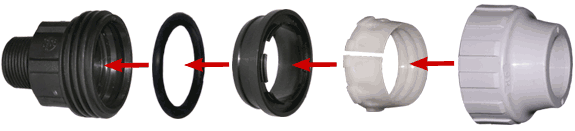

Все предлагаемые Вам фитинги (исключением является седелка, о ней рассказывается отдельно) состоят из пяти основных частей (см. рисунок 1):
1. Пластмассовое основание*;
2. Резиновое уплотнительное кольцо;
3. Пластмассовая вставка;
4. Пластмассовое обжимное кольцо;
5. Пластмассовая гайка.
* Для примера взята муфта с наружной резьбой (резьба слева на основании); в зависимости от фитинга основание может отличаться от рассматриваемого наличием внутренней резьбы, либо второго обжимного кольца.
Для соединения фитинга с водонапорной трубой необходимо выполнить следующие действия:
Нужно одеть на конец трубы (заранее отторцованный) пластмассовую гайку и обжимное кольцо (шаг 1); затем трубу с небольшим усилием вставить в пластмассовое основание (в котором уже находится резиновое уплотнительное кольцо и пластмассовая вставка) до упора так, чтобы труба проходила сквозь уплотнительное кольцо (шаг 2); далее нужно сдвинуть обжимное кольцо вплотную к пластмассовому основанию (шаг 3) и прикрутить пластмассовую гайку к основанию (шаг 4).
|
