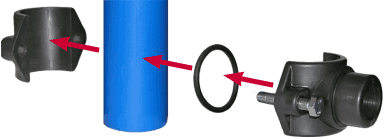

Рисунок 1 |
 |
|
 |
|
 |
1 Труба ПНД 2 3,4 |
 |
Некоторые соединения пластиковых труб осуществляются с помощью специального фитинга - седелки. Седелка (см. рисунок 1) состоит из четырех частей:
1. Задняя часть;
2. Резиновое уплотнительное кольцо;
3. Передняя часть с внутренней резьбой;
4. Металлические болты и гайки для соединения передней и задней частей (две пары).
Для соединения седелки с водонапорной трубой необходимо выполнить следующие действия:
Определить на трубе точное место присоединения седелки и приложить к нему заднюю и переднюю части седелки (причем в переднюю часть седелки необходимо предварительно поместить уплотнительное кольцо в специальную канавку)(шаг 1); затем вставить в соответствующие отверстия металлические болты и гайки и закрутить их так, чтобы седелка крепко зафиксировалась на трубе (шаг 2); и, наконец, через отверстие в передней части седелки необходимо просверлить отверстие в трубе (шаг 3).
Теперь можно присоединить к седелке либо металлическую трубу с наружной резьбой соответствующего размера, либо, используя другой фитинг - муфту с наружной резьбой соответствующего размера, присоединить пластиковую трубу.
|
